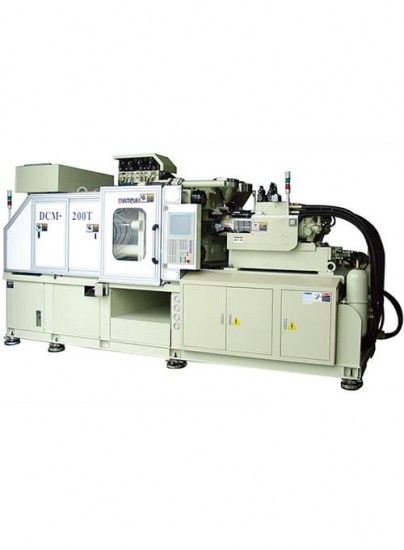

多色料卧式注塑机
产品型号 : DCM-Series
产品描述

锁模力:120 - 550 ton

射出重量:0.5 - 50 oz

特性:

  • 采用单汽缸直液压夹模系统,让机台的作业平衡度更加优秀。
  • 配备双独立射出头极致生产时的便利度。
  • 可调节核心转向设计达成机台应用的最大灵活性。

选购特殊功能:可选配其它射出元件来满足不同颜色或成份的生产需求。

点选射出装置选项序号(I & II)中的类型(A~H)检视对应之规格。

型号 (锁模力)单位DCM-120TDCM-150TDCM-200T
射出装置选项序号IIIIIIIII
A, BA, BA, B, CA, B, CB, C, DB, C, D
关模装置 锁模力 ton 120 (60x2) 150 (75x2) 200 (100x2)
最小模厚 mm 180 200 220
开模行程 mm 460 580 700
最大开距 mm 640 780 920
柱内间距(H x V) mm 400x400 460x460 520x520
模板尺寸 (H x V) mm 590x590 690x690 770x770
转盘行程 mm Ø530 Ø610 Ø700
顶针行程 mm 120 150 150
顶出力 ton 4.9 4.9 5.8
其它 电动马力 hp (kW) 25 (18.7) 30 (22.5) 40 (30)
油箱容量 l 290 400 540
机械尺寸 (L x W x H) m 4.4x1.2x1.9 5.0x1.3x2.0 5.5x1.4x2.1
机械重量 ton 5.7 7.8 9.4
射出装置选项单位ABCD
射出装置 螺杆直径 mm Ø18 Ø22 Ø25 Ø22 Ø25 Ø30 Ø25 Ø30 Ø35 Ø30 Ø35 Ø40
理论射出容量 cm3 25.5 38 49 45 58 84 68 98 134 113 154 201
射出重量 (PS) g 23 35 45 41 52 76 62 89 122 103 140 183
射出压力 kg/cm2 2850 1910 1480 2342 1814 1259 2710 1890 1388 2481 1823 1395
射出速率 cm3/S 40.2 60 77.4 46.8 61.2 88.8 62.4 90 122.4 78.8 107.5 140
可塑化能力 (PS) kg/h 16 25 30 23 28 38 27 39 55 38 48 59
螺杆转速 rpm 10-375 10-300 10-240 10-210
电热容量 kW 3 3.5 5.1 6.9
需求压力 hp (kW) 10 (7.5) 10 (7.5) 15 (11.2) 20 (15)

点选射出装置选项序号(I & II)中的类型(A~H)检视对应之规格。

型号 (锁模力)单位DCM-250TDCM-300TDCM-430T
射出装置选项序号IIIIIIIII
B, C, D, EB, C, D, EC, D, E, FC, D, E, FD, E, F, GD, E, F, G
关模装置 锁模力 ton 250 (125x2) 300 (150x2) 430 (215x2)
最小模厚 mm 220 260 280
开模行程 mm 780 850 950
最大开距 mm 1000 1100 1230
柱内间距(H x V) mm 560x560 650x650 750x750
模板尺寸 (H x V) mm 840x840 970x970 1090x1090
转盘行程 mm Ø740 Ø840 Ø980
顶针行程 mm 180 180 200
顶出力 ton 7.7 7.7 12.5
其它 电动马力 hp (kW) 50 (37.5) 60 (45) 80 (60)
油箱容量 l 640 820 930
机械尺寸 (L x W x H) m 5.8x1.4x2.3 6.3x1.6x2.4 7.1x1.7x2.6
机械重量 ton 12.2 14.5 18.8
射出装置选项单位BCDEFG
射出装置 螺杆直径 mm Ø22 Ø25 Ø30 Ø25 Ø30 Ø35 Ø30 Ø35 Ø40 Ø30 Ø40 Ø45 Ø40 Ø45 Ø50 Ø45 Ø50 Ø55
理论射出容量 cm3 45 58 84 68 98 134 113 154 201 173 226 286 276 349 430 350 432 522
射出重量 (PS) g 41 52 76 62 89 122 103 140 183 157 205 260 251 317 391 332 410 496
射出压力 kg/cm2 2342 1814 1259 2710 1890 1388 2481 1823 1395 2194 1680 1327 2102 1661 1345 2862 2318 1916
射出速率 cm3/S 46.8 61.2 88.8 62.4 90 122.4 78.8 107.5 140 116.3 151.3 192.5 143.1 175.5 213.3 164.7 207.9 256.5
可塑化能力 (PS) kg/h 23 28 38 27 39 55 38 48 59 45 55 69 53 67 83 66 102 135
螺杆转速 rpm 10-300 10-240 10-210 10-210 10-185 10-180
电热容量 kW 3.5 5.1 6.9 7.5 8.1 11
需求压力 hp (kW) 10 (7.5) 15 (11.2) 20 (15) 25 (18.7) 30 (22.5) 40 (30)

点选射出装置选项序号(I & II)中的类型(A~H)检视对应之规格。

型号 (锁模力)单位DCM-550T
射出装置选项序号III
E, F, G, HE, F, G, H
关模装置 锁模力 ton 550 (275x2)
最小模厚 mm 350
开模行程 mm 1050
最大开距 mm 1400
柱内间距(H x V) mm 850x850
模板尺寸 (H x V) mm 1240x1240
转盘行程 mm Ø1120
顶针行程 mm 200
顶出力 ton 12.5
其它 电动马力 hp (kW) 100 (75)
油箱容量 l 1140
机械尺寸 (L x W x H) m 7.8x1.9x2.8
机械重量 ton 25
射出装置选项单位EFGH
射出装置 螺杆直径 mm Ø30 Ø40 Ø45 Ø40 Ø45 Ø50 Ø45 Ø50 Ø55 Ø50 Ø55 Ø60
理论射出容量 cm3 173 226 286 276 349 430 350 432 522 471 570 678
射出重量 (PS) g 157 205 260 251 317 391 332 410 496 447 541 644
射出压力 kg/cm2 2194 1680 1327 2102 1661 1345 2862 2318 1916 2713 2242 1884
射出速率 cm3/S 116.3 151.3 192.5 143.1 175.5 213.3 164.7 207.9 256.5 198.5 240.3 286.2
可塑化能力 (PS) kg/h 45 55 69 53 67 83 66 102 135 82 131 167
螺杆转速 rpm 10-210 10-185 10-180 10-180
电热容量 kW 7.5 8.1 11 13
需求压力 hp (kW) 25 (18.7) 30 (22.5) 40 (30) 50 (37.5)
